En fonction de la taille de votre organisation, de son budget IT, de votre architecture et du volume de vos sauvegardes de données, vous pouvez être amené à choisir des serveurs de stockage 8, 12 ou 24 baies, pour des disques-durs mécaniques ou des SSD au format 2.5 pouces. Ces serveurs allient densité de stockage et robustesse, avec, bien souvent, des cartes RAID ou HBA aux formats PCIe.
Vos disques-durs peuvent utiliser le protocole SATA ou SAS, et ainsi avoir des connecteurs différents, et vos SSD, les protocoles SATA, SAS ou NVMe, avec, une fois encore, un connecteur qui diffère. De quoi bien vous compliquer la tâche, selon que vous souhaitiez de gros volumes de stockage, avec des HDD bons marchés, ou de la rapidité et de l’endurance, avec des SSD plus onéreux.

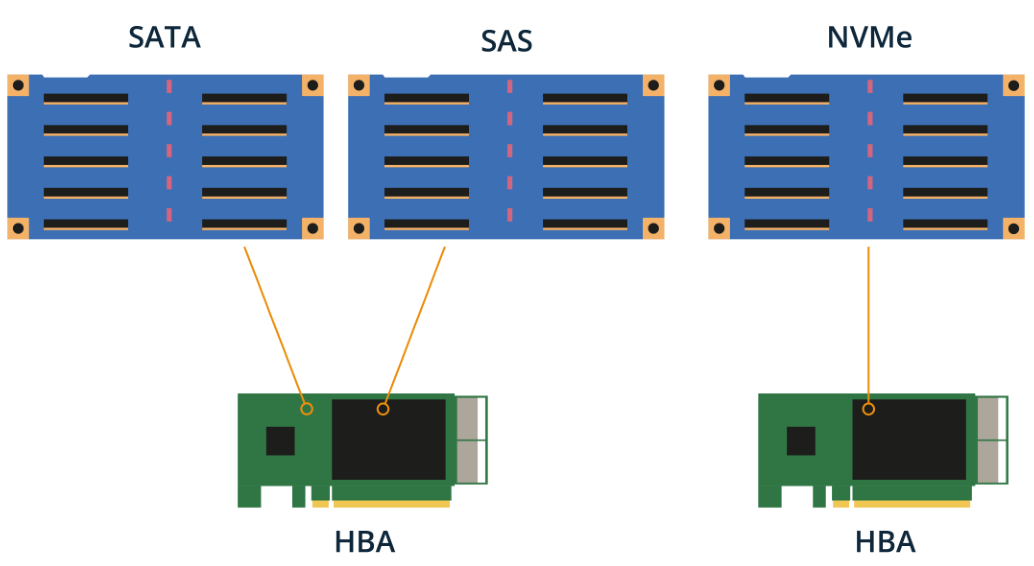

Mais saviez-vous que la majorité des serveurs, même récents, ne supportent encore que des fonds-de-panier (« backplane ») compatibles, dans un premier cas, SATA et SAS uniquement et, dans un second, NVMe uniquement ?
Cela implique de correctement choisir le modèle de serveur et d’être précautionneux lors de la configuration de celui-ci, au risque de ne pas pouvoir utiliser le type de disques souhaité.

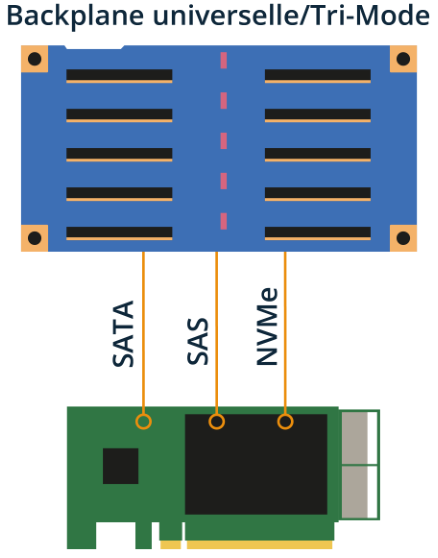

Avec un fond-de-panier Tri-Mode dans votre serveur, agrémenté de connecteurs U.3, plus besoin de vérifier si vos disques sont compatibles. Avec ce type de fond-de-panier, vous pouvez brancher des HDD SATA ou SAS jusqu’à 24Gb/s, et des SSD SATA, SAS ou NVMe jusqu’à 16Gb/s.
Et avec des cartes d’expansion (« expander board » ou « mid-plane ») entre le fond-de-panier et la carte HBA, ou avec des boitiers externes JBOD/JBOF, vous pouvez gérer jusqu’à 1024 disques sur un seul serveur !

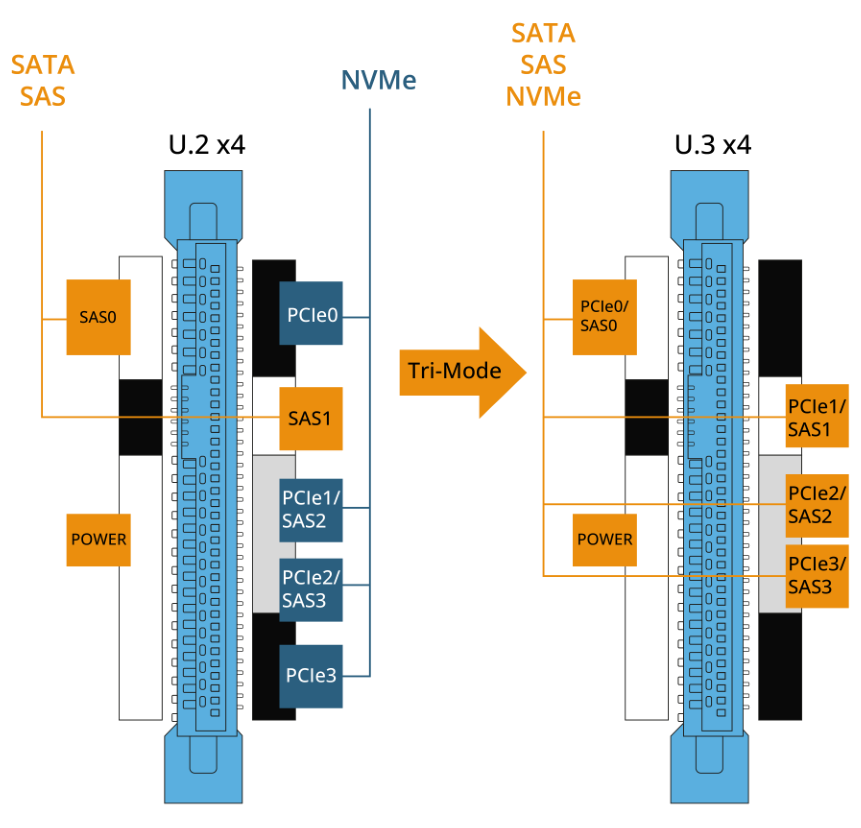

Les backplane Tri-Mode possèdent des connecteurs U.3, qui sont identiques aux connecteurs U.2, à la différence que certains branchements internes sont différents. C’est ce standard qui fait que vous pouvez y brancher des disques SATA, SAS ou NVMe.

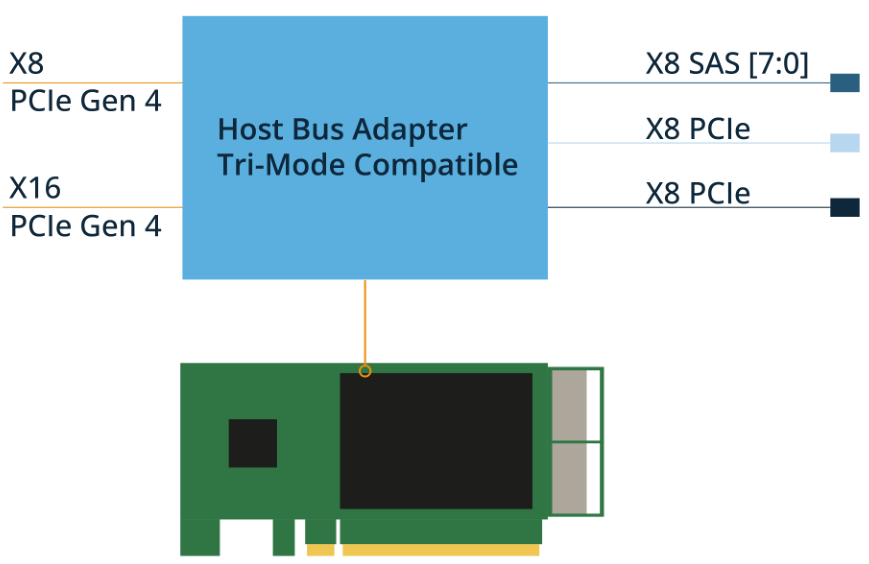

La spécification Tri-Mode implique que le contrôleur de la carte RAID/HBA puisse agréger les disques en 8 ou 16 voies, selon le protocole des disques, et qu’il fasse la conversion SATA/SAS vers PCIe ou SATA vers SAS puis SAS vers NVMe.
Dans tous les cas, les câbles qui relient le fond-de-panier de votre serveur à la carte RAID/HBA sont soit de type Mini SAS HD (SFF-8643), SlimSAS 8i ou 4i (SFF-8654) ou OCuLink (SFF-8611). Faites bien attention à prendre les bons lors de votre commande !
Pour en apprendre davantage, vous pouvez consulter ce lien :
https://techdocs.broadcom.com/us/en/storage-and-ethernet-connectivity/enterprise-storage-solutions/megaraid8-tri-mode-software/1-0/MR8_Overview/MR_TM_Technology.html
